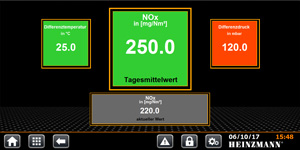

7“ TFT-Display
Die Visualisierung und Auswertung der gespeicherten Daten erfolgt über die umfangreiche Software HEINZMANN NOx VIEW auf einem 7 Zoll TFT-Display. Über das Display mit Touchscreen sind aktuelle Messwerte, Alarmmeldungen und letzte NOx-Tagesmittelwerte abrufbar. Ebenso erfolgt bei Grenzwertüberschreitungen ein optischer Alarm.
Optionale Komponenten
Optional sind folgende Komponenten erhältlich:
- Differenz-Drucksensor
- Zusätzlicher Temperatursensor zur Differenz-Temperaturmessung
- Druckanschluss-Set
- Kondensatabscheider
NOx Secure Komplett-Kit zum Einbau
- Überwachung und Aufzeichnung emissionsrelevanter Daten gemäß 44. BImSchV
- Kontinuierliche Aufzeichnung der NOx-Sensorwerte (NOx & O2) zur effizienten Anlagenüberwachung
- Alarmmeldung bei Grenzwertüberschreitung oder Systemfehlern
Nachrüst-Kit
- Stand-alone Gerät; Schutzart IP67
- 3 separate Speicherbereiche
- Flexible Einstell- und Bedienmöglichkeiten
Anzeigemodul
- Anzeige der letzten NOx-Tagesmittelwerte
- Anzeige aktueller Messwerte
- Anzeige aktueller Alarmmeldungen
- Optischer Alarm bei Grenzwertüberschreitungen
Systemunfang
- NOx-Datenlogger
- Anzeigemodul
- NOx-Sensor
- Temperatursensor
- Kabelbaum
- optional: Differenzdrucksensor, zweiter Temperatursensor
Kompaktschaltschrank
- Netzteil 24 VDC/10 A, abgesichert
- Komplett verkabelt, alle verfügbaren I/Os auf Klemmleiste gelegt
7“ TFT-Display
- Touchscreen mit Hauptansicht und diversen Untermenüs
- Anzeige aktueller Messwerte
- Anzeige aktueller Alarmmeldungen
- Optischer Alarm bei Grenzwertüberschreitungen
- Letze NOx-Tagesmittelwerte abrufbar
Systemumfang
- NOx-Datenlogger
- 7" TFT-Display
- NOx-Sensor
- Temperatursensor
- Sensorkabel
- optional: Differenzdrucksensor, zweiter Temperatursensor
Übersicht AGR Ventile
HEINZMANN bietet unterschiedliche AGR-Ventile, angepasst an die Bedürfnisse unterschiedlicher Anwendungen.
- Hochtemperatur- und Korrosionsfest
- Beste Gleiteigenschaften
- Stellwinkel bis 90°
Übersicht SCR Katalysator System
SCR Katalysator System
Das HEINZMANN SCR-Managementsystem basiert auf der XIOSUC-Plattform und regelt bis zu 2 MAN SCR-Systeme an einem stationären Gas-Magermotor. Signale vom Temperatur- und NOX-Sensor werden über das SAE J1939-Protokoll empfangen. Weitere Sensorsignale (MAP, MAT, Öldruck, ...) können über einen CAN-Bus oder als Analogsignale empfangen werden. Die AdBlue-Pumpen werden druckgeregelt betrieben, um die optimalen Druck- und Durchflussbedingungen für die direkt gesteuerten AdBlue-Injektoren zu erreichen. Das System bietet ein umfassendes Sicherheitssystem, das Katalysatorschäden aufgrund ungeeigneter Temperaturen oder Überdosierung verhindert. Außerdem umfasst es ein Tankmanagementsystem, das den Tagestank automatisch auffüllt, wenn der AdBlue-Füllstand zu niedrig ist oder die Flüssigkeit eine kritische Temperaturgrenze überschreitet.
