HEINZMANN bietet Aktuatoren mit integrierter Positionierelektronik sowie Positioniermodule an.
Positionierer
StG EC Reihe
StG EC 8
StG EC 16
StG EC 32
StG EC 100
STG EC Reihe
Diese Serie von Aktuatoren repräsentiert die neue Generation der weiterentwickelten Positionierer von HEINZMANN. Sie bieten hohe Leistung in Verbindung mit schneller Reaktion, unabhängig von Drehrichtung oder Wellenposition. Dank der robusten Konstruktion sind den Einsatzbereichen, beispielsweise in der Industrie oder Schifffahrt, nahezu keine Grenzen gesetzt.
Das neue modulare Konzept ermöglicht ein hohes Maß an Flexibilität bei der Anbringung von Zusatzteilen wie Drosselklappen, Gestängen oder Ähnlichem direkt am Stellantrieb. Da hierfür lediglich eine modifizierte Endschildkonstruktion erforderlich ist, bleibt der Grundkörper des Geräts unverändert.
- Hohes Drehmoment bis zu 100 Nm
- Modularer Aufbau
- Robuste Konstruktion für den Einsatz unter rauen Bedingungen
- Einsetzbar in einem breiten Temperaturbereich
- Für Anwendungen auf der heißen und kalten Seite geeignet
- Integrierte Elektronik
- Jede Einbaulage und Ausrichtung möglich
STG EC 8
Hochleistungs-Positionierer mit schneller Reaktion, unabhängig von Drehrichtung und Wellenposition.
Technische Daten
- Verstellwinkel: 90° nominal, bis zu 320° optional
- DrehmomentMAX: 8 Nm
- Drehmoment nominal: 4 Nm
- StromaufnahmeMAX: 5.5 A
- Stromaufnahme nominal: 1.5 A
- Reaktionszeit 10 … 90 %: 55 ms
- Umgebungstemperaturbereich: -40 ... 105 °C
Motortypen und Anwendungen
Dieselmotoren
Dual-Fuel-Motoren
Schiffe
Industriefahrzeuge
GensetsSTG EC 16
Hochleistungs-Positionierer mit schneller Reaktion, unabhängig von Drehrichtung und Wellenposition.
Technische Daten
- Verstellwinkel: 90° nominal, up to 320° optional
- DrehmomentMAX: 16 Nm
- Drehmomentnominal: 8 Nm
- StromaufnahmeMAX: 7.5 A
- Stromaufnahmenominal: 2 A
- Reaktionszeit 10 … 90 %: 55 ms
- Umgebungstemperaturbereich: -40 ... 105 °C
Motortypen und Anwendungen
Dieselmotoren Dual-Fuel-Motoren Schiffe Industriefahrzeuge GensetsSTG EC 32
Hochleistungs-Positionierer mit schneller Reaktion, unabhängig von Drehrichtung und Wellenposition.
Technische Daten
- Verstellwinkel: 90° nominal, up to 320° optional
- DrehmomentMAX: 32 Nm
- Drehmomentnominal: 16 Nm
- StromaufnahmeMAX: 16 A
- Stromaufnahmenominal: 4 A
- Reaktionszeit 10 … 90 %: 65 ms
- Umgebungstemperaturbereich: -40 ... 95 °C
Motortypen und Anwendungen
Dieselmotoren Dual-Fuel-Motoren Schiffe Industriefahrzeuge GensetsSTG EC 100
Hochleistungs-Positionierer mit schneller Reaktion, unabhängig von Drehrichtung und Wellenposition.
Technische Daten
- Verstellwinkel: 90°
- DrehmomentMAX: 100 Nm
- Drehmomentnominal: 50 Nm
- StromaufnahmeMAX: 16 A
- Stromaufnahmenominal: 4 A
- Reaktionszeit 10 … 90 %: 250 ms
- Umgebungstemperaturbereich: -40 ... 95 °C
Motortypen und Anwendungen
Dieselmotoren Dual-Fuel-Motoren Schiffe Industriefahrzeuge Gensets
Positionierer bürstenlos
StG EC 40
StG EC 250
Positionierer
mit bürstenlosen Aktuatoren
Diese Positionierer zeichnen sich durch hohe Leistungsfähigkeit und schnelle Reaktionszeit aus. Das von einem Scheibenläufermotor erzeugte, hohe Drehmoment wird durch ein Planetengetriebe multipliziert. Bei Stromausfall verhindert ein eigenständiger Verriegelungsmechanismus unerwünschte Reaktionen des Gestänges. Die Schutzart IP66 gewährleistet optimale Widerstandsfähigkeit in rauer Umgebung.
- Leistungsstark
- Robust
- Schnelle Reaktionszeit
STG EC 40
Positionierer mit hoher Leistung in Kombination mit schnellem Ansprechen, unabhängig von Drehsinn oder Wellenposition.
Technische Daten
- DrehmomentMAX: 40 Nm
- Stellwinkel: 82°
Motortypen und Anwendungen
Dieselmotoren Dual-Fuel Motoren Schiffe Industrielle Fahrzeuge GensetsSTG EC 250
Positionierer mit sehr hoher Leistung in Kombination mit schnellem Ansprechen, unabhängig von Drehsinn oder Wellenposition.
Technische Daten
- DrehmomentMAX: 250 Nm
- Stellwinkel: 82°
Motortypen und Anwendungen
Dieselmotoren Dual-Fuel Motoren Schiffe Industrielle Fahrzeuge Gensets
Positionierer mit Drehmagnetsystem
STG 3-PD / STG 3+-PD
STG 2040-PD / StG 2080-PD
STG 30.90-PD / StG 40.90-PD
Positionierer
mit direkt wirkendem Drehmagnetsystem
Diese Produktfamilie von HEINZMANN basiert auf Standardversionen unserer Aktuatoren und ist mit einer integrierten Positionierelektronik ausgerüstet. Der Nenndrehmomentbereich beträgt 4 Nm bis 44 Nm bei 68° oder 90° Drehwinkel. Hauptanwendungen sind mittlere und große Gasmotoren und Dual-Fuel-Motoren. Diese Geräte können von jeder elektronischen Drehzahlregeleinheit angesteuert werden, die ein analoges Positionssollwertsignal liefert.
- All in one
- Robust
- Bewährt
STG 3-PD / STG 3+-PD
Einsatzgebiet dieser beiden Positionierer sind Verbrennungskraftmaschinen aller Art kleiner und mittlerer Leistung. Die Ausführungen unterscheiden sich in ihrem maximalen Drehmoment und ihrem Arbeitstemperaturbereich. Die Geräte können in jeder beliebigen Einbaulage montiert werden. Die robuste und widerstandsfähige Ausführung und die Schutzart IP6K9K erlauben den Einsatz auch unter rauesten Umgebungsbedingungen.
Technische Daten
- DrehmomentMAX: ca. 3 Nm | ca. 6 Nm
- Verstellwinkel: 72°
- Schutzart: IP6K9K
Motortypen und Anwendungen
Dieselmotoren
Gasmotoren Dual-Fuel-Motoren
BHKW Gensets Industrielle Fahrzeuge
Lokomotiven

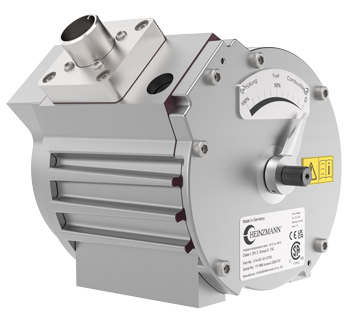

Pumpen Aggregate SchiffeSTG 2040-PD / 2080-PD
Kompakt konstruierter Positionierer für flexible Montageposition.
Technische Daten
- DrehmomentMAX: 6,6 / 7,8 Nm
- Verstellwinkel: 68°
Motortypen und Anwendungen
Dieselmotoren Gasmotoren Dual-Fuel-Motoren BHKW Gensets Industrielle Fahrzeuge Lokomotiven Pumpen Aggregate SchiffeSTG 30.90-PD / 40.90-PD
StG 30.90-PD / 40.90-PD ist ein Aktuator mit integrierter Positionierelektronik. Er verfügt über einen Gleichstrom-Scheibenläufermotor mit zweistufigem Getriebe. Die Parametrierung erfolgt durch ein durch leistungsstarkes Softwarepaket. 30.90-PD / 40.90-PD ist prädestiniert für den Einsatz in Hochleistungsmotoren.
Technische Daten
- DrehmomentMAX: 28 / 44 Nm
- Stellwinkel: 90°
Weitere Informationen
Motortypen und Anwendungen
Dieselmotoren Gasmotoren Dual-Fuel Motoren BHKW Gensets Industrielle Fahrzeuge Lokomotiven Pumpen Aggregate Schiffe
