Technologien für mehr Effizienz

Generatormanagement-Systeme von HEINZMANN und REGULATEURS EUROPA beruhen auf den digitalen Reglern von HEINZMANN. Neben den bewährten Systemen THESEUS und Viking35, ist der neue XIOSGenSet Regler ein Allrounder für jegliche Generatorsystemanwendung: er vereint alle relevanten Vorteile von Verbrennungsmotorreglern und Generatorreglern.
Nach Industriestandard in Schaltschränken passend, kann das System SPS-Steuerungen, HMI-Bedienoberflächen, integrierte Drehzahlregelung und zahlreiche weitere Funktionen umfassen. Die Kommunikation kann über zahlreiche Schnittstellen mit verschiedenen Protokollen erfolgen.

  • Digitale Generatorregler
  • XIOSGenSet
  • Viking35
  • THESEUS DGM-02
  • Si-TEC Xtend CGC

Digitale Generatorregler

HEINZMANN verfügt über ein breites Produktspektrum im Bereich Generatorregler. Der multifunktionale digitale und kostenoptimierte Regler XIOSGenSet bietet eine Vielzahl an Lösungen zur Generatorregelung sowie Schutz- und Überwachungsfunktionen. Er übernimmt zentral die alleinige Regelung das gesamten Genset-Systems.
Der Generatorregler Si-TEC Xtend ist spezialisiert auf die Steuerung von Dampfturbinen. Viking35 bietet umfangreiche Konfigurationsmöglichkeiten und wird kombiniert mit hydraulischen Aktuatoren von REGULATEURS EUROPA. Der bewährte THESEUS Regler ist geeignet für Generatoren im Insel- oder Parallelbetrieb. Er kann optional mit HEINZMANN Drehzahlreglern kombiniert werden.

Dual Fuel Sensors Uebersicht

  • Flexibel
  • Kostenoptimiert
  • Breites Produktspektrum

XIOSGenSet

Multifunktionale digitale und kostenoptimierte Systemlösung, das eine Vielzahl an Lösungen zur Generatorregelung, Schutz- und Überwachungsfunktionen bietet. Nur ein einziger zentraler Regler wird benötigt, welcher das gesamte Genset-System steuert. Die Multifunktionalität des Geräts erlaubt die optimale, kundenspezifische Anwendung und flexible Konfiguration der Motor- und Generatorsteuerung. XIOSGenSet kann für Insel- und Parallelbetrieb sowie für Einzel- oder Gruppenanwendungen eingesetzt werden. Das System ergänzt ein übersichtliches, nutzerfreundliches und leicht bedienbares HMI.

Technische Daten

  • Prozessor: 32 Bit 264 MHz
  • Kommunikationsschnittstellen: Ethernet, CAN, RS-232, RS-485
  • Display: 4,3" (optional)
  • Schutzart: IP20
  • Versorgungsspannung: 9...32 VDC
  • Funktionsumfang: Kundenspezifisches Motor- & Generatorkontrollsystem, skalierbare und flexible Konfiguration, PC basierte Anpassung & HMI Überwachung, Genset Überwachungs- und Schutzfunktionen, Schnittstelle mit bestehender analoger Lastverteilung, Synchronisierung, kW Leistungsregelung, kW Lastverteilung, kVAr Lastverteilung, Spannungsabgleich, cos Phi Regelung, automatische Ablaufsteuerung, optional mit Drehzahlregler, CAN, Modbus oder SAEJ1939 Kommunikationsprotokoll, mit Echtzeit Alarm- & Protokollfunktio

Motortypen und Anwendungen

GensetsGensets

Viking35

Der digitale Generatorregler mit umfangreichen Konfigurationsmöglichkeiten ist geeignet für hochkomplexe CAN-Bus Wirklastverteilungs-Anwendungen bis zu 16 Generatoren. Mit der benutzerfreundlichen Software Viking Vision oder einem entsprechenden Handgerät können Regel und Statusparameter in Echtzeit bearbeitet oder angezeigt werden. Er wird kombiniert mit hydraulischen Aktuatoren von REGULATEURS EUROPA.

Technische Daten

  • Versorgungsspannung: 24 VDC
  • Schutzart: IP00

Motortypen und Anwendungen

DieselmotorenDieselmotoren

Dual-Fuel-MotorenDual-Fuel-Motoren

TurbinenTurbinen

SchiffeSchiffe

LokomotivenLokomotiven

GeneratorenGeneratoren

THESEUS DGM-02

Der digitale Generatorregler für Generatoren im Insel- oder Parallelbetrieb kann mit oder auch ohne HEINZMANN Drehzahlregler betrieben werden. Zur Verfügung stehen vier Varianten: BASIC, MEDIUM und EXTENDED.

Technische Daten

  • Spannungseingänge : 3 phasige Eingänge: 240 - 480 VAC oder 100 - 240 VAC
  • Stromeingänge: 3 phasige Eingänge: 0 - 5 A oder 0 - 1 A
  • Frequenz: 45 - 65 Hz
  • Spannungsversorgung: 24 VDC (9 - 33 VDC)

BASIC: Niedervolt-Regler ohne Anpasssungsmöglichkeiten
MEDIUM: Niedervolt-Regler mit verschiedenen Standard-Belegungen, eingeschränkte Anpassungsmöglichkeiten
EXTENDED: Generatorregler mit Vielzahl von Konfigurations- und Anpassungsmöglichkeiten für jeden Spannungsbereich
GROUP: Generatorregler für Generatoren in Group-to-Group oder Group-to-Mains Betrieb, mit Vielzahl von Konfigurations- und Anpassungsmöglichkeiten für jeden Spannungsbereich

Si-TEC Xtend CGC

Der vielseitige CGC-Dampfturbinenregler mit Generatorregelung gehört zur Produktreihe Si-TEC, die von HEINZMANN Australien entwickelt und produziert wird. Der CGC ist die optimale Lösung für ein breites Spektrum an Dampfturbinen-Generatoren inkl. Gegendruckturbinen, Kondensationsturbinen, geregelten Entnahmeturbinen und Turbinen mit geteilter Welle. Die Anwendungen umfassen Kraftwerke, Zucker- & Papiermühlen, Aufbereitung und Verarbeitung von Öl & Gas, Raffinerien, Petrochemie, Geothermie und Mehrfach-Generatorsysteme.

Der Si-TEC Xtend CGC Turbinenregler ist in diesen Varianten erhältlich:

CGC-D für Diesel Genset
CGC-G für Gas Genset
CGC-T für Dampfturbinen
CGC-ET für Entnahmedampfturbinen

  • ICENI I/O-Module

ICENI I/O-Module

Die I/O-Module der ICENI Baureihe können für die Kommunikation mit einem PC oder mit SPS-Geräten oder zur Erweiterung des RE Viking35 ECU eingesetzt werden. Die auf genormte Schienen montierten Module sind unter dem Aspekt der Kosteneffizienz konzipiert und einfach per Touchscreen programmierbar, ganz ohne Unterstützung eines Programmierers oder Laptops. ICENI wurde im Hinblick auf die hohen Temperaturen im Motor für den Hochleistungsbetrieb ausgelegt, ist jedoch gleichermaßen für andere Einsätze geeignet, sei es als Erweiterung der Steuer- und Überwachungslösungen von RE oder als Produkt für andere Erstausrüster.

Technische Daten

  • Offene Protokolle: für SPS, PC, etc.
  • Erweiterter Temperaturbereich: -20 ...+70 °C
  • Benutzerschnittstelle: integriert
  • Spannungsversorgung: redundant möglich
  • Konfiguration: Plug & Play

Motortypen und Anwendungen

SchiffeSchiffe

GeneratorenGeneratoren

  • Schnittstellen
  • PANOPTES 02
  • ARGOS
  • DGM-LMG-IF

Schnittstellen

HEINZMANN liefert Bedienoberflächen für Generatorregelung und -überwachung sowie Lastverteilungs-Schnittstellen zur analogen Lastverteilung mit digitalem Generatorregler.

Dual Fuel Sensors Uebersicht

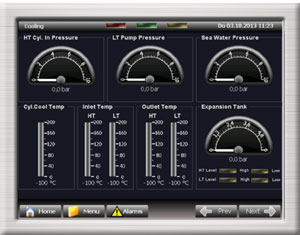

PANOPTES 02

PANOPTES 02 ist ein kompaktes HMI für Anzeige, Bedienung und Steuerung. Mit einem 10,4- oder 5,7-Zoll Monitor mit Full-VGA-TFT-Bildschirm, Touchscreen und einem leistungsstarken PowerPC-Prozessor ist es speziell für THESEUS Anwendungen geeignet, kann jedoch auch mit anderen Systemen kombiniert werden. Zahlreiche Schnittstellen ermöglichen einen Datenaustausch mit SPS oder SCADA via ETHERNET, CAN-Bus und RS-485.



Weitere Informationen

Datenblatt (englisch)

ARGOS

ARGOS ist eine Bedienoberfläche zur Interaktion mit einem oder mehreren HEINZMANN Steuergeräten. Es zeigt zahlreiche Messergebnisse sowie den Status von Motor oder Generator mittels LED an. ARGOS ist für den Einbau in Schalttafeln vorgesehen.



Weitere Informationen

Technische Zeichnung

Handbuch

DGM-LMG-IF

Lastverteilungs-Schnittstelle zur analogen Lastverteilung mit digitalem Generatorregler DGM-02. Ein variabler Spannungsbereich ermöglicht die Anbindung an +/- Lastteillinien.

  • Zubehör

Zubehör

CR-01 CAN Repeater - dient als Zwischenverstärker und Opto-Isolator für längere CAN-Verbindungen, um durch Potenzialunterschiede verursachte Signalfehler zu vermeiden.



Weitere Informationen

Handbuch
