Umfassende Lösungen für BHKW-Steuerung

Das BHKW Steuerungssystem XIOSCHP ist in drei Ausführungen mit unterschiedlichem Funktionsumfang erhältlich. XIOSCHP BASIC bietet alle wesentlichen Funktionalitäten einer BHKW Steuerung, XIOSCHP MEDIUM erfüllt erhöhte Anforderungen einer modernen BHKW-Steuerung und XIOSCHP EXTENDED bietet umfassende Funktionen und I/Os für ausgedehnte und Mehrfachsysteme.

XIOS CHP Systeminformation

  • XIOSCHP BASIC
  • BHKW-Steuerung
  • Drehzahlregelung
  • Generator-MGMT
  • BHKW-Überwachung
  • Wärme-MGMT
  • Touchscreen

XIOSCHP BASIC

Die BASIC Variante des XIOSCHP Systems bietet alle wesentlichen Funktionen: BHKW-Steuerung- und -Überwachung, Wärmemanagement, Generatormanagement und Drehzahlregelung. Optionale Funktionen sind Gemischregelung, Zündsteuerung und Klopfüberwachung.

Lieferumfang:

  • 1x XIOSCHP Controller
  • 7"-15" Touchscreen

Inklusive:

  • BHKW-Steuerung
  • Generatormanagement
  • Drehzahlregelung

Optional:

  • Gemischregelung
  • Zündsteuerung
  • Klopfüberwachung

BHKW-Steuerung

  • Ansteuerung Gasstraße
  • Regelung der Motorstart/-stopp-Sequenzen
  • Ölniveauregelung
  • Fernzugriff über VPN

Drehzahlregelung

  • Integrierte Drehzahlregelung
  • Schnelle Reaktion auf Drehzahl- und Laständerungen
  • Kombination mit allen HEINZMANN Stellgeräten möglich



Generatormanagement

  • Anwendungen: Insel/Netzparallel/Lastspitzenvermeidung/Grundlast
  • Automatische Synchronisierung und Leistungsregelung
  • Spannungs-/cosPhi-Regelung über Offset an den Spannungsregler
  • Dynamische Lastanpassung bei Frequenzschankungen
  • Powermanagement

BHKW-Überwachung

  • Überwachung der Motor-/BHKW-Temperaturen & -Drücke
  • Überwachung der Batteriespannung
  • Datenlogger mit Echtzeituhr
  • Verschiedene Aufzeichnungsraten möglich; hochaufgelöste Datenaufzeichnung vor, während und nach Ereignissen; Langzeit-Datenaufzeichnung zur allgemeinen Übersicht

Wärmemanagement

  • 2x unabhängige Wärmekreislaufregelung über frei konfigurierbare PID-Regler
  • BHKW-Betrieb wahlweise wärme- oder leistungsgeführt







Touchscreen

  • Einfache Handhabung
  • Intuitive symbolbasierte Menüführung
  • 7“ bis 15“ Bildschirm, resistiv oder kapazitiv
  • Navigationsleiste mit Datum, Uhrzeit und Hauptsteuerelementen
  • Passwortgeschütze Zugriffsbereiche
  • Kundenspezifische Systemübersicht/Hauptbildschirm möglich
  • Robuste Ausführung für Industrieanwendungen
  • XIOSCHP MEDIUM
  • BHKW-Steuerung
  • Motorregelung
  • Generator-MGMT
  • BHKW-Überwachung
  • Wärme-MGMT
  • Touchscreen

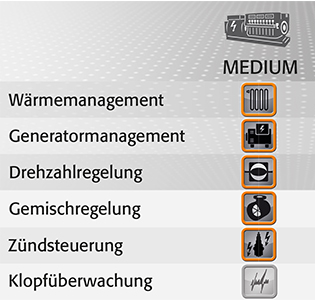

XIOSCHP MEDIUM

Die MEDIUM Ausführung des XIOSCHP Systems erfüllt erhöhte Anforderungen: BHKW-Steuerung- und -Überwachung, Wärmemanagement, Generatormanagement und Drehzahlregelung, Gemischregelung und Zündsteuerung. Klopfregelung ist optional erhältlich.

Lieferumfang:

  • 1x XIOSCHP Controller
  • 1x XIOSI/O Zusatzeinheit
  • 7"-15" Touchscreen

Inklusive:

  • BHKW-Steuerung
  • Generatormanagement
  • Drehzahlregelung
  • Gemischregelung
  • Zündsteuerung
  • 1 zustätzliche XIOSI/O Einheit

Optional:

  • Klopfüberwachung
  • SCR-Steuerung

BHKW-Steuerung

  • Ansteuerung Gasstraße
  • Regelung der Motorstart/-stopp-Sequenzen
  • Ölniveauregelung
  • Vorheizfunktion (Steuerung von Heizstab, Pumpen und Mischventilen)
  • Fernzugriff über VPN

Motorregelung

XIOSCHP vereinigt die diversen Regelstrategien unterschiedlicher Steuerungslösungen in einem Gerät. Dies ermöglicht eine optimale Reaktion des Motors auf plötzliche Änderungen im aktuellen Betriebspunkt.

Control

Drehzahlregelung

Drosselklappe

Gemischregelung

Zündsteuerung

Drehzahlreglung

  • Schnelle Reaktion auf Drehzahl- und Laständerungen
  • Kombination mit allen HEINZMANN Stellgeräten möglich

Gemischregelung

  • Leistung, Lamda oder NOals Rückführsignal
  • Abgestimmte Systemlösungen für unterschiedliche Gasqualitäten

Zündsteuerung

  • Drehzahl- und leistungsabhängiger Zündzeitpunkt
  • Autospark-Funktion zur Reduzierung des Zündkerzenverschleißes



Generatormanagement

  • Anwendungen: Insel/Netzparallel/Lastspitzenvermeidung/Grundlast
  • Automatische Synchronisierung und Leistungsregelung
  • Spannungs-/cosPhi-Regelung über Offset an den Spannungsregler
  • Dynamische Lastanpassung bei Frequenzschankungen
  • Powermanagement

BHKW-Überwachung

  • Überwachung der Motor-/BHKW-Temperaturen & -Drücke
  • Überwachung der Batteriespannung
  • Datenlogger mit Echtzeituhr
  • Verschiedene Aufzeichnungsraten möglich; hochaufgelöste Datenaufzeichnung vor, während und nach Ereignissen; Langzeit-Datenaufzeichnung zur allgemeinen Übersicht

Wärmemanagement

  • 4x unabhängige Wärekreislaufregelung über frei konfigurierbare PID-Regler
  • BHKW-Betrieb wahlweise wärme- oder leistungsgeführt

Touchscreen

  • Einfache Handhabung
  • Intuitive symbolbasierte Menüführung
  • 7“ bis 15“ Bildschirm, resistiv oder kapazitiv
  • Navigationsleiste mit Datum, Uhrzeit und Hauptsteuerelementen
  • Passwortgeschütze Zugriffsbereiche
  • Kundenspezifische Systemübersicht/Hauptbildschirm möglich
  • Robuste Ausführung für Industrieanwendungen
  • XIOSCHP EXTENDED
  • BHKW-Steuerung
  • Motorregelung
  • Generator-MGMT
  • BHKW-Überwachung
  • Wärme-MGMT
  • Touchscreen

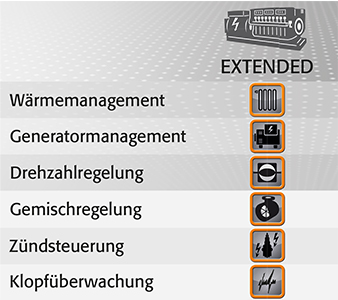

XIOSCHP EXTENDED

XIOSCHP EXTENDED bietet umfassende Funktionen und I/Os sowohl für ausgedehnte als auch für Mehrfachsyteme: BHKW-Steuerung- und -Überwachung, Wärmemanagement, Generatormanagement und Drehzahlregelung, Gemischregelung, Zündsteuerung und Klopfregelung.

Lieferumfang:

  • 1x XIOSCHP Controller
  • 2x XIOSI/O Zusatzeinheit
  • 7"-15" Touchscreen

Inklusive:

  • BHKW-Steuerung
  • Generatormanagement
  • Drehzahlregelung
  • Gemischregelung
  • Zündsteuerung
  • Klopfüberwachung
  • 2 zusätzliche XIOSI/O Einheiten

Optional:

  • SCR-Steuerung

BHKW-Steuerung

  • Ansteuerung Gasstraße
  • Regelung der Motorstart/-stopp-Sequenzen
  • Ölniveauregelung
  • Vorheizfunktion (Steuerung von Heizstab, Pumpen und Mischventilen)
  • Fernzugriff über VPN

Motorregelung

XIOSCHPvereinigt die diversen Regelstrategien unterschiedlicher Steuerungslösungen in einem Gerät. Dies ermöglicht eine optimale Reaktion des Motors auf plötzliche Änderungen im aktuellen Betriebspunkt.

Control

Drehzahlregelung

Drosselklappe

Gemischregelung

Zündsteuerung

Gasmischer

Klopfüberwachung

Drehzahlregelung

  • Schnelle Reaktion auf Drehzahl- und Laständerungen
  • Kombination mit allen HEINZMANN Stellgeräten möglich

Gemischregelung

  • Leistung, Lamda oder NOx als Rückführsignal
  • Abgestimmte Systemlösungen für unterschiedliche Gasqualitäten

Zündsteuerung

  • Drehzahl- und leistungsabhängiger Zündzeitpunkt
  • Autospark-Funktion zur Reduzierung des Zündkerzenverschleißes

Klopfüberwachung

  • Überwachung klopfender Verbrennung
  • Zündzeitpunktkorrektur und Leistungsreduzierung

Generatormanagement

  • Anwendungen: Insel/Netzparallel/Lastspitzenvermeidung/Grundlast
  • Automatische Synchronisierung und Leistungsregelung
  • Spannungs-/cosPhi-Regelung über Offset an den Spannungsregler
  • Dynamische Lastanpassung bei Frequenzschankungen
  • Powermanagement

BHKW-Überwachung

  • Überwachung der Motor-/BHKW-Temperaturen & -Drücke
  • Überwachung der Batteriespannung
  • Datenlogger mit Echtzeituhr
  • Verschiedene Aufzeichnungsraten möglich; hochaufgelöste Datenaufzeichnung vor, während und nach Ereignissen; Langzeit-Datenaufzeichnung zur allgemeinen Übersicht

Wärmemanagement

  • 4x unabhängige Wärekreislaufregelung über frei konfigurierbare PID-Regler
  • BHKW-Betrieb wahlweise wärme- oder leistungsgeführt

Touchscreen

  • Einfache Handhabung
  • Intuitive symbolbasierte Menüführung
  • 7“ bis 15“ Bildschirm, resistiv oder kapazitiv
  • Navigationsleiste mit Datum, Uhrzeit und Hauptsteuerelementen
  • Passwortgeschütze Zugriffsbereiche
  • Kundenspezifische Systemübersicht/Hauptbildschirm möglich
  • Robuste Ausführung für Industrieanwendungen
